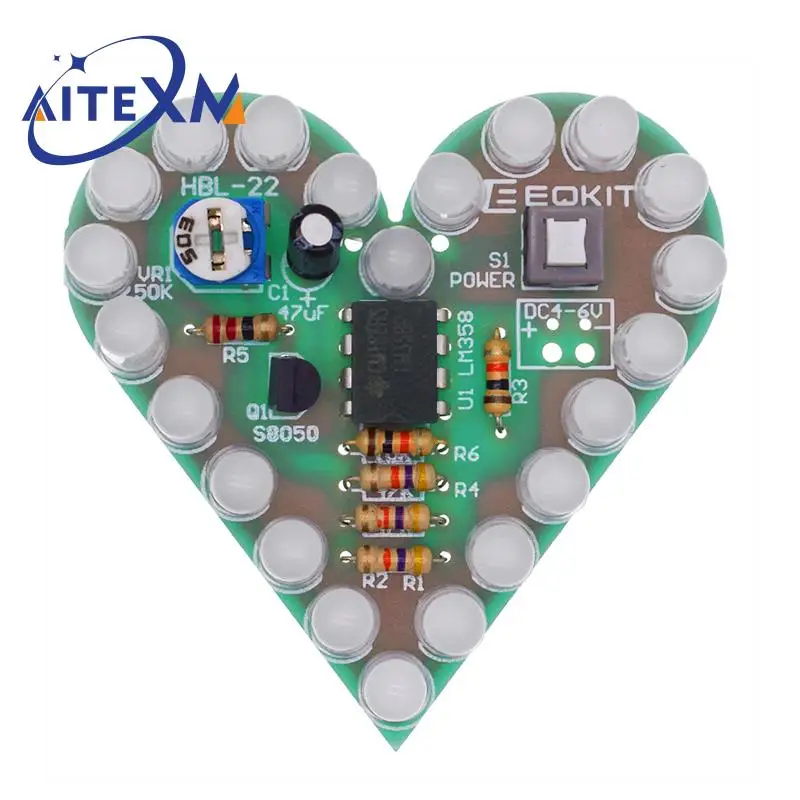

DIY-Kit, Herzform, Atemlampen-Kit, Atem-LED-Suite, Rot, Weiß, Blau, Grün, elektronische Produktion für Lernlabor

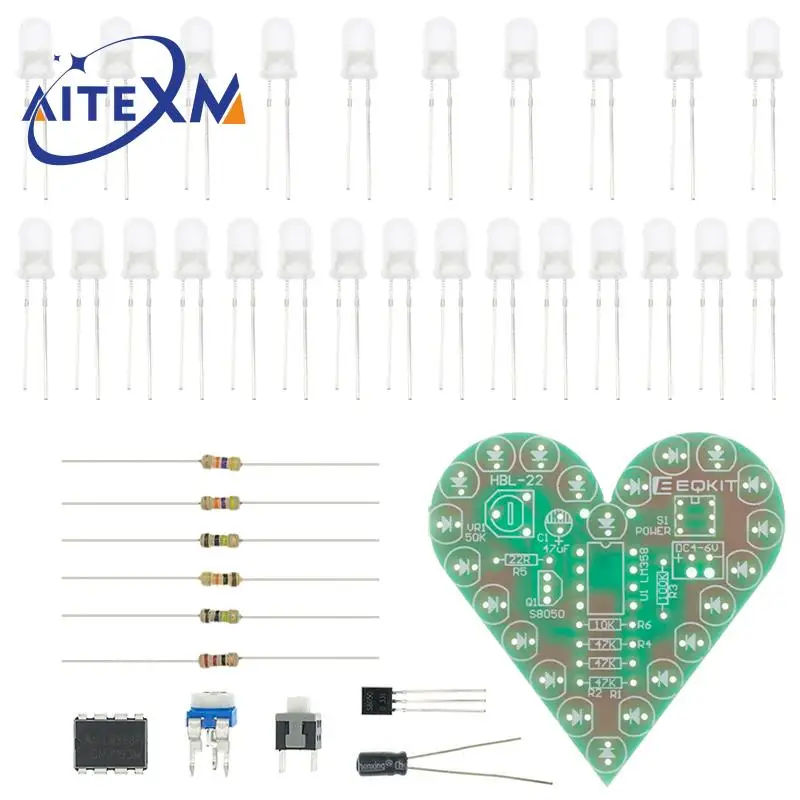

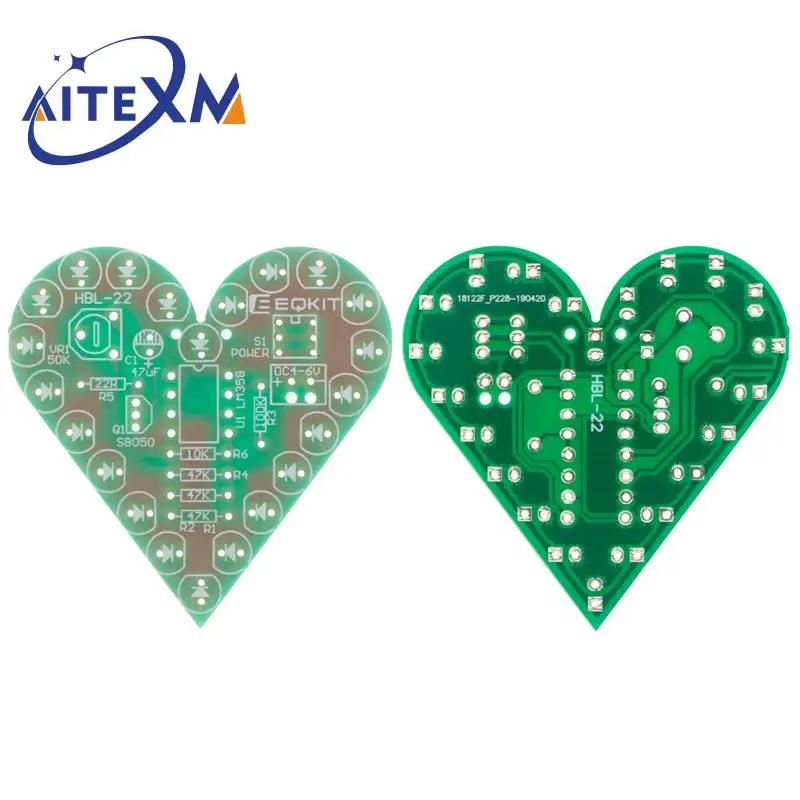

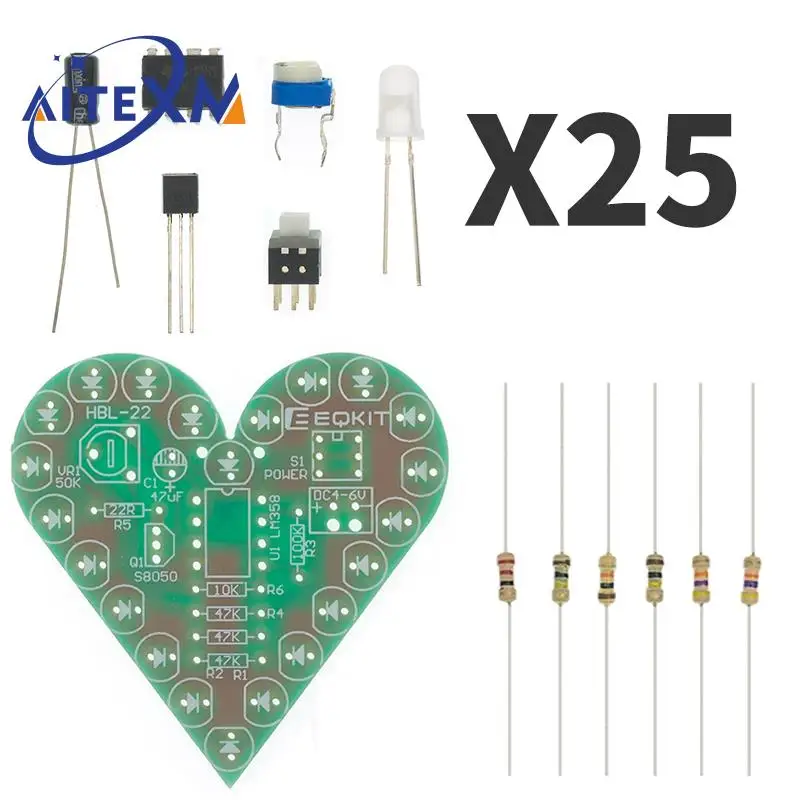

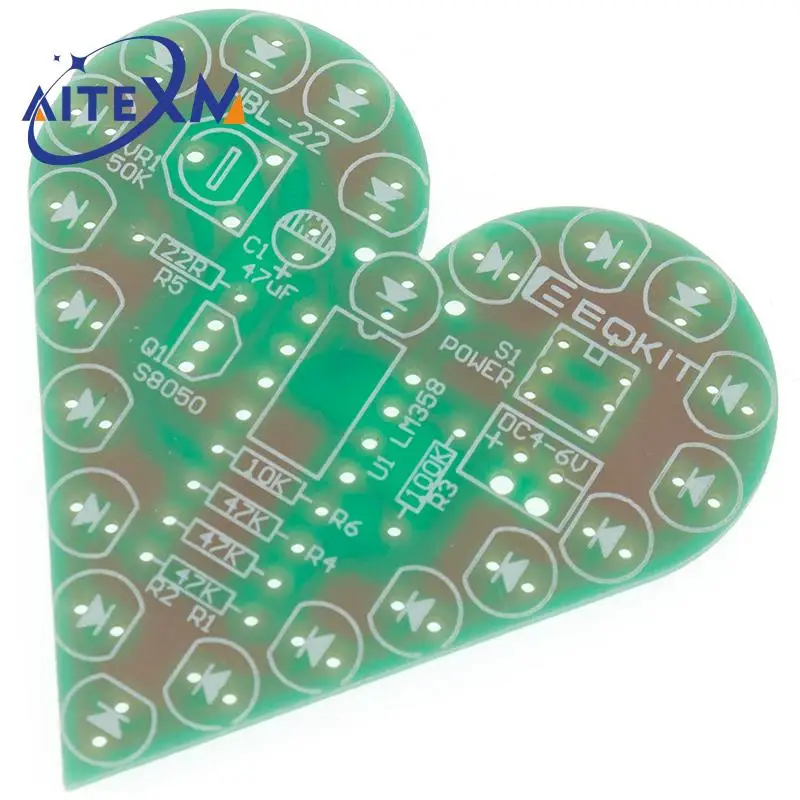

1.Einführung Die Lichthelligkeit ändert sich automatisch. Dies ist ein DIY-Teile des herzförmigen Atemlampen-Sets.Sie müssen es selbst löten. 2.Parameter NEIN. Parameter Wert 1 Name Herzförmige LED 2 Betriebsspannung Gleichstrom 4-6 V 3 Schwierigkeiten wegen einer Schweißmaschine Einfach 4 Leiterplattengröße 50,7*50,7 mm 5 Verpackungsgewicht 13 g/Set 3.Warme Tipps Dies ist die Lieferung von Teilen, Sie benötigen eine Schweißinstallation.SCM hat einen Code geschrieben, der erfolgreich getestet wurde. 4.Schematisch 5.Komponentenliste NEIN. Name der Komponenten PCB-Marker Parameter Menge 1 Metallfolienwiderstand R5 22R 1 2 Metallfolienwiderstand R6 10K 1 3 Metallfolienwiderstand R1,R2,R4 47K 3 4 Metallfolienwiderstand R3 100K 1 5 Elektrolytkondensator C1 47 UF 1 6 Potentiometer VR1 50K 1 7 LM358 U1 DIP-8 1 8 Netzschalter S1 6P 1 9 S8050 Q1 TO-92 1 10 LED LED1-LED22 5 mm 22 11 Platine 1 HINWEIS:Benutzer können die Installation per PCB-Siebdruck und Komponentenliste abschließen.
